Дифавтомат для бойлера та пральної машини: Повна інструкція з вибору та встановлення у ванній 2026

Вода та електрика у ванній – це комбінація, яка може стати смертельною через витік струму на корпус приладу.

Звичайний автоматичний вимикач у щитку захищає лише від перевантажень і коротких замикань, але не реагує на витік, який здатен уразити людину струмом.

Диференційні автомати стають єдиними надійними захисниками, адже вони миттєво розривають ланцюг при виявленні небезпечного витоку, запобігаючи електричному удару.

За моїм досвідом монтажу в сотнях осель, такий пристрій врятував не одне життя, особливо в сім’ях з дітьми.

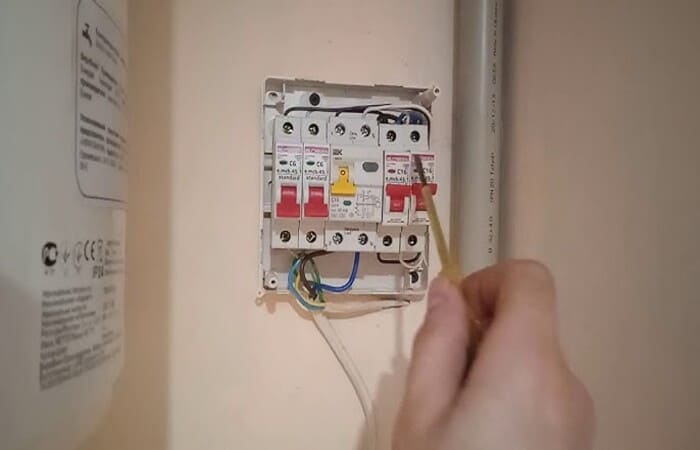

Що таке дифавтомат (АВДТ) простими словами?

Дифавтомат, або АВДТ (автоматичний вимикач диференційного струму), – це пристрій “два в одному”, що поєднує функції пристрою захисного відключення (ПЗВ) та автоматичного вимикача.

ПЗВ захищає людину від витоку струму, а автоматичний вимикач оберігає проводку та техніку від перевантаження і короткого замикання.

Перевага над окремою зв’язкою “ПЗВ + автомат” полягає в компактності й простоті підключення.

Наприклад, сучасні модульні автоматичні вимикачі для квартири та будинку спроєктовані для побутових мереж, де потрібна надійність без зайвих ускладнень.

Ключові параметри вибору: покроковий гайд для вашої ванної

Вибір правильного дифавтомата – це 90% вашої безпеки.

Ось чотири головні параметри, на які потрібно звернути увагу.

Неправильний вибір може зробити захист неефективним, тому я завжди рекомендую розраховувати параметри на основі реальних навантажень і норм ДСТУ.

1. Чутливість (Струм витоку): 10 мА чи 30 мА?

Для особливо вологих приміщень, як ванна, та окремих ліній (бойлер, пральна машина, розетка біля умивальника) рекомендую чутливість 10 мА.

Цей параметр забезпечує миттєву реакцію на мінімальний витік, що критично в зонах з водою.

Чутливість 30 мА підходить як загальний стандарт для групи розеток у ванній або як ввідний дифавтомат на всю квартиру, але для точкового захисту 10 мА надає максимальну безпеку.

“Згідно з ПУЕ (Правила улаштування електроустановок), для штепсельних розеток у ванних кімнатах номінальний диференційний струм ПЗВ не повинен перевищувати 30 мА. Проте для максимальної безпеки на окремі лінії ми завжди рекомендуємо 10 мА”.

Цю вимогу підтверджують і міжнародні стандарти.

Як зазначається в статті 210.8(A)(1) американського Національного Електричного Кодексу (NEC), захист GFCI (аналог нашого ПЗВ), чутливий до витоків струму в 4-6 мА, є обов’язковим, щоб запобігти фатальним наслідкам.

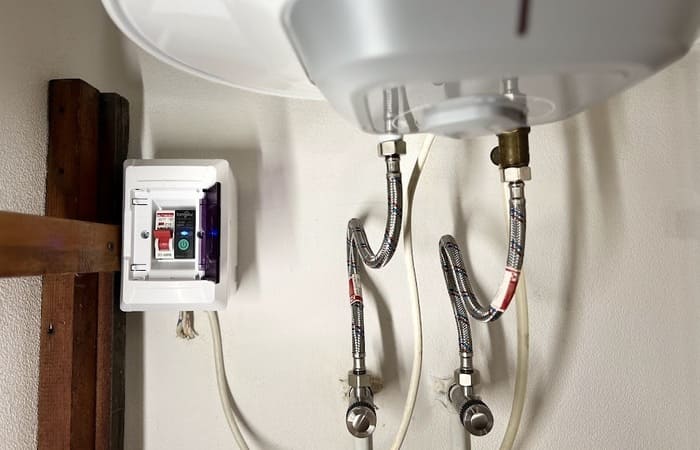

2. Номінальний струм: як розрахувати для бойлера та пралки?

Для того, щоб розрахувати номінал автомата, потрібно потужність приладу у ватах розділити на напругу мережі 220 В.

Номінал дифавтомата має бути трохи більшим за розрахований струм, щоб уникнути помилкових спрацьовувань.

• Бойлер 2000 Вт: 2000 / 220 ≈ 9А. Слід обирати дифавтомат на 10А або 16А.
• Пральна машина 2200 Вт: 2200 / 220 = 10А. Для неї підійде дифавтомат на 16А.

З мого досвіду, для таких потужних споживачів варто використовувати пристрої з високою витривалістю, як-от серія MT від UEC, що підтверджує свою надійність в умовах тривалих навантажень.

Таблиця: Розрахунок номінального струму для приладів у ванній

3. Тип диференційного струму: Тип “AC” чи “A”?

Тип АС реагує лише на змінний струм витоку, що підходить для старих приладів без електроніки.

Тип А виявляє як змінний, так і пульсуючий постійний струм.

Це пов’язано з тим, що електронні блоки живлення сучасних пральних машин та бойлерів можуть створювати пульсуючі витоки, які пристрої типу АС просто не “побачать”.

Тому для ванної завжди обирайте тип А як більш універсальний.

Преміальні виробники, такі як GEWISS, давно зосередились на виробництві пристроїв типу А, вважаючи їх стандартом безпеки для сучасного житла.

4. Виробник: Яким брендам можна довіряти?

На ринку безліч пропозицій, але економія на безпеці – це хибний шлях.

Я завжди раджу обирати продукцію брендів, які мають сертифікати відповідності та офіційне представництво.

Це гарантія, що заявлені характеристики відповідають дійсності.

Наприклад, обладнання UEC проходить повний контроль якості та адаптоване до реалій українських мереж.

Якщо ж у пріоритеті інноваційні технології та європейський дизайн, варто звернути увагу на італійський бренд GEWISS.

Головне правило – купувати лише в офіційних дилерів. Це єдиний спосіб захиститися від небезпечних підробок.

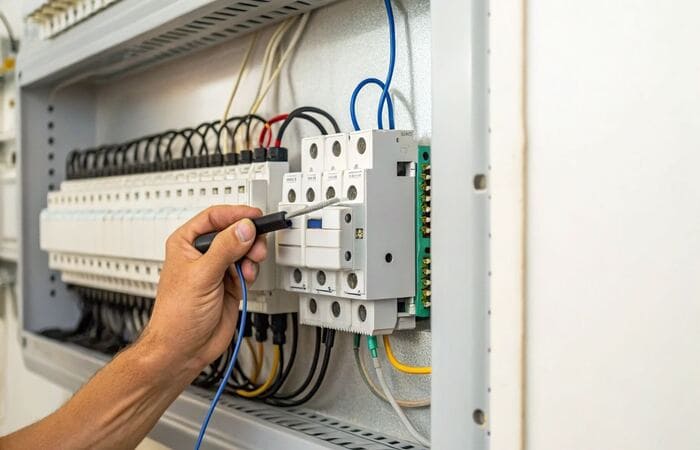

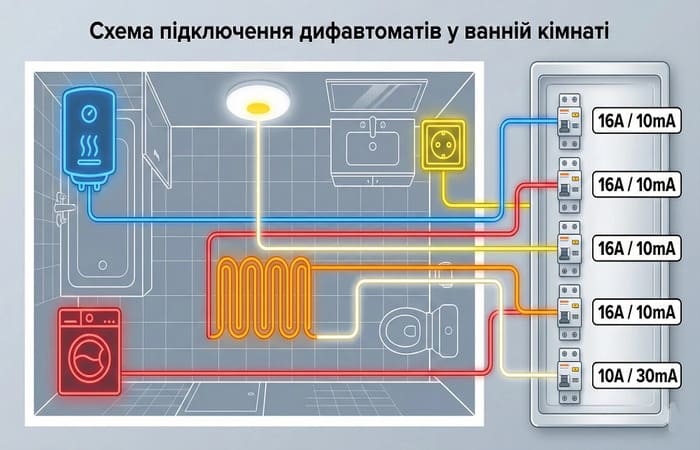

Де обов’язково ставити дифавтомат у ванній: чек-лист

Ось чіткий перелік зон і приладів, де окремий дифавтомат є обов’язковим.

Кожен пункт відповідає на поширені запити, допомагаючи зрозуміти, як вибрати автоматичний вимикач для дому та квартири для конкретних потреб.

Лінія для бойлера: Так, обов’язково

Бойлер з високою потужністю та контактом з водою потребує окремого дифавтомата з чутливістю 10 мА для захисту від витоків на корпус.

Лінія для пральної машини: Так, обов’язково

Пральна машина з двигуном і водяним циклом – зона ризику, тому дифавтомат на 16 А з типом A є необхідністю.

Розетки у ванній: Так, обов’язково (особливо біля води)

Розетки біля умивальника чи душової кабіни вимагають дифавтомата для запобігання ударам струмом від фенів чи інших приладів.

Тепла підлога: Так, обов’язково

Система теплої підлоги з нагрівальними елементами у вологому середовищі потребує надійного захисту від витоків.

Освітлення у ванній: Рекомендовано, але не є суворою вимогою

Освітлення можна захищати груповим дифавтоматом, але для повної безпеки я рекомендую встановлювати захист і на цю лінію.

Помилки при монтажі та експлуатації: що не можна робити

Цей блок допоможе уникнути небезпечних ситуацій, базуючись на типових проблемах з моєї практики.

ТОП-5 помилок при підключенні

1. Плутанина входів та виходів (фаза/нуль).
2. Об’єднання нульових провідників різних ліній ПІСЛЯ дифавтомата.
3. Використання одного дифавтомата на всю квартиру (призводить до незручностей).
4. Неправильний вибір перетину кабелю.
5. Ігнорування заземлення.

УВАГА! Неправильне підключення дифавтомата може призвести до ураження струмом або пожежі. Якщо ви не маєте відповідних навичок, обов’язково зверніться до кваліфікованого електрика.

Що робити, якщо дифавтомат постійно “вибиває”?

1. Проведіть тест кнопкою «ТЕСТ». Якщо він не спрацьовує, пристрій несправний.
2. Відключіть всі прилади з розетки та увімкніть дифавтомат.
3. Підключайте прилади по одному, щоб знайти винуватця.
4. Якщо дифавтомат спрацьовує без навантаження – проблема в проводці.
5. Якщо ви самостійно виявили проблемний прилад або підозрюєте несправність проводки, зверніться до електрика.

Ігнорування проблеми може призвести до серйозних наслідків неправильно обраного номіналу автомата.

Часті запитання (FAQ)

Чи потрібен дифавтомат, якщо є заземлення?

Так, обов’язково.

Заземлення – це пасивний захист, воно лише створює шлях для відведення струму витоку.

Дифавтомат – активний захист, який фізично розриває ланцюг. Вони доповнюють один одного.

Як зазначається у посібнику Electrotechnical Safety Guide 2025, “диференційні автоматичні вимикачі одночасно виявляють замикання на землю та перевантаження, відключаючи живлення за мілісекунди для захисту людей та майна”.

Чи можна використати звичайне ПЗВ (УЗО) замість дифавтомата?

Можна, але тоді доведеться додатково встановлювати автоматичний вимикач для захисту від перевантаження.

Комплексне рішення у вигляді дифавтомата надійніше, оскільки виключає помилку у виборі пари “ПЗВ + автомат” і займає менше місця.

Крім того, дослідження Matyco (2025) підтверджує, що інтегровані пристрої підвищують загальну надійність системи порівняно з окремими компонентами.

Як часто потрібно тестувати дифавтомат?

На кожному пристрої є кнопка “ТЕСТ”.

Виробники та стандарти безпеки рекомендують натискати її щомісяця.

Це гарантує, що механізм не “залип” і спрацює в потрібний момент.

Як зазначає дослідження EA Electrics (2025), регулярне тестування є ключовим, а самі пристрої у вологих приміщеннях, як ванні кімнати, можуть потребувати заміни кожні 15-20 років через знос компонентів.
